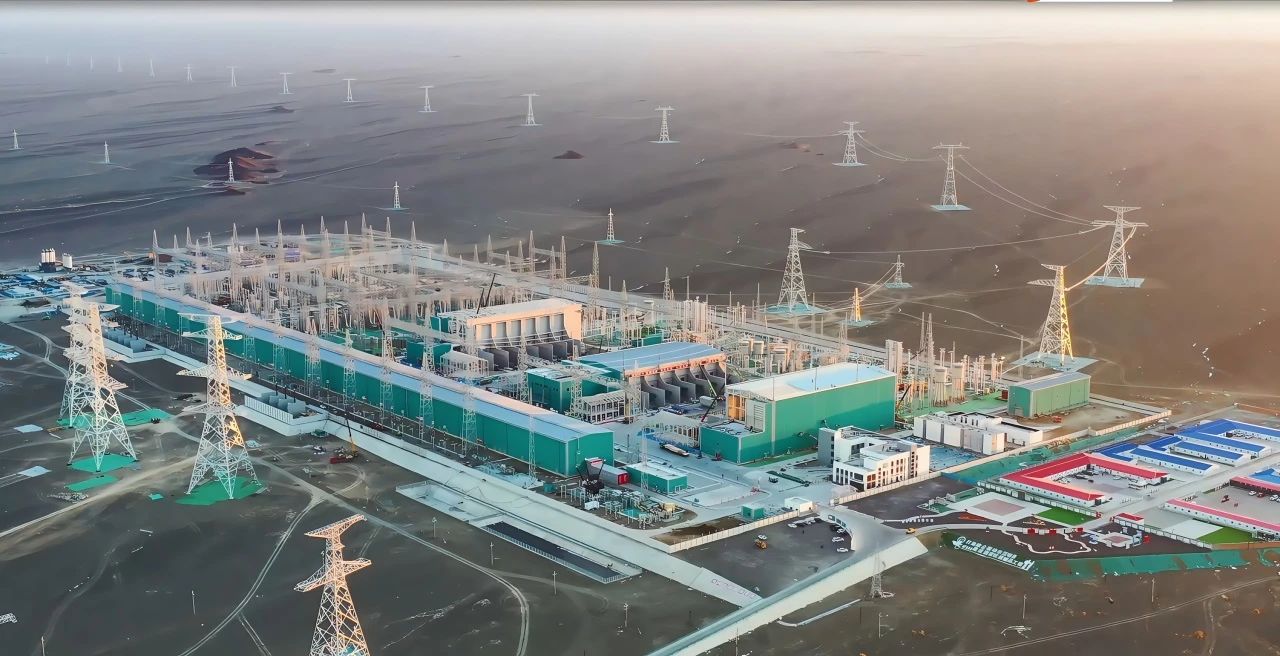

巴里坤換流站

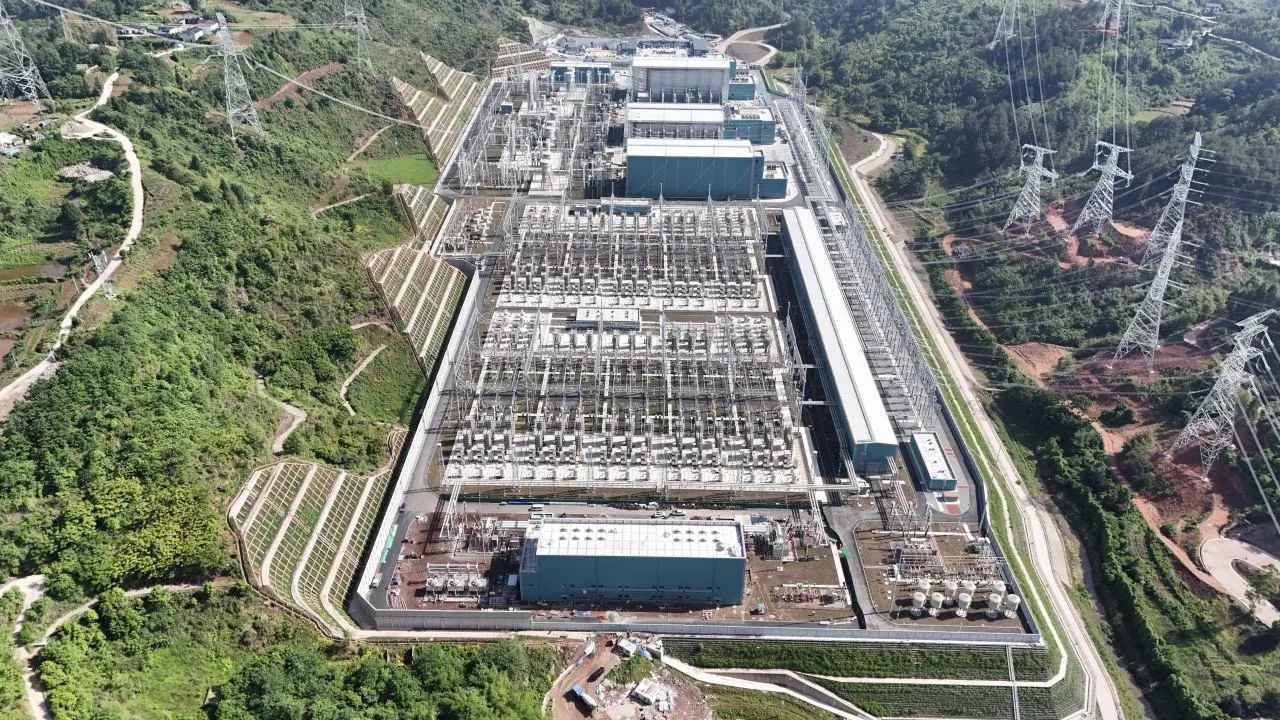

渝北換流站
6月10日，哈密-重慶特高壓直流輸電工程雙極低端直流系統正式投運。
哈重工程是我國首個投產送電的“沙戈荒”新能源基地外送特高壓直流輸電工程；是西南地區首個特高壓直流受入工程；是我國第三條“疆電外送”大通道。
柔性輸電公司為巴里坤換流站供貨換流閥、閥控及閥冷設備。此次許繼換流閥在新疆特高壓的“首投”，不僅是一次技術的突破，更是一曲獻給奮斗者的贊歌。

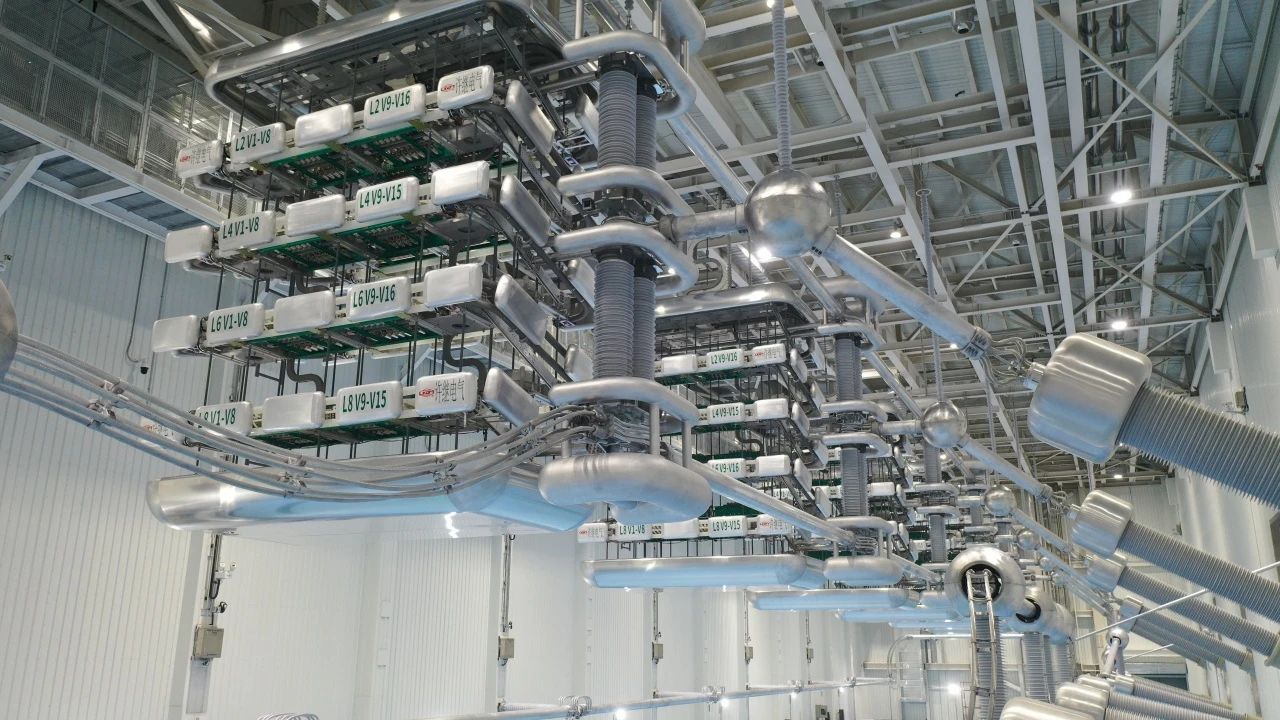

換流閥創新采用水路設計思路，通過理論計算和有限元仿真相結合的方式，優化閥塔和閥組件分支支路流道及流阻，減小換流閥水路整體壓差，降低閥冷系統整體壓力，使散熱更加高效，運行更加穩定可靠。
閥控設備在原VCE 800特高壓閥控設備基礎上，實現功能再升級。創新晶閘管級錄波功能，實現對換流閥744級晶閘管的全面監視；增加錄波文件管理和遠程調閱功能，提高閥控運維分析效率；新增閥控設備內部光模塊的光功率監視功能，完善設備運行維護檢測手段。
柔性輸電公司集成了四大創新技術，為換流閥這顆“電力心臟”構建了堅不可摧的“防護盾”。
硬件自主可控。通過行業內同類產品最嚴酷等級電磁兼容試驗等，適應新疆極度干燥、強溫差氣候。
軟件智能升級。ViGET可視化編程系統實現0.1毫秒級事件生成，事件容量達1萬條，可全流程追溯故障。
功能高度集成。減少外部接口50%，抗電磁干擾能力達到國際領先水平。
可靠性“雙冗余”。單一系統故障時0.01秒內無縫切換，避免直流系統閉鎖風險。

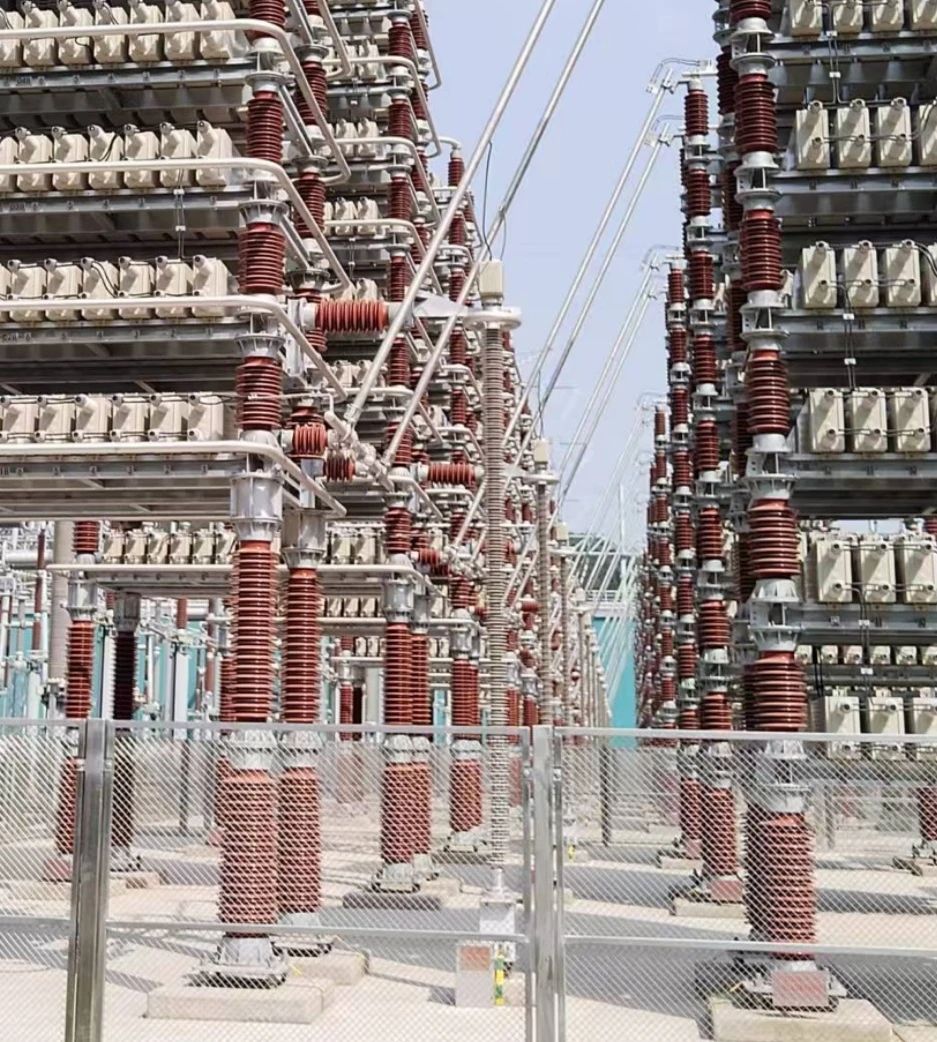

互感器公司為巴里坤換流站提供6臺XRC系列直流電壓分壓器，為渝北換流站提供61臺POCT系列全光纖式電流互感器。
兩大設備均按最嚴格生產工藝及試驗檢測以高質量、高耐侯性、高可靠性、高測量性能，助力能源傳輸安全與綠色轉型。
直流電壓分壓器，將±800千伏額定電壓通過高壓阻容單元傳變?yōu)樾‰妷盒盘?，二次?cè)就地?cái)?shù)字化為控制保護提供高可靠數字量電壓輸入，完成了西北地區極端環境下的高電壓絕緣設計、抗風沙耐受設計、抗強震耐受設計、一二次高容錯傳變設計等，測量精度達0.2級，響應速度小于200us，為特高壓直流提供可靠電壓數據支撐。
全光纖式電流互感器。將1A額定小電流通過光學敏感元件一次側無源感應傳變，二次側為控制保護提供高可靠數字量電流輸入，完成了濕熱環境下的高耐侯性設計、0.2級高精度傳變測量、全“A”級抗電磁干擾、核心參數實時監控等，為特高壓直流提供可靠電流數據支撐，助力工程安全穩定運行。

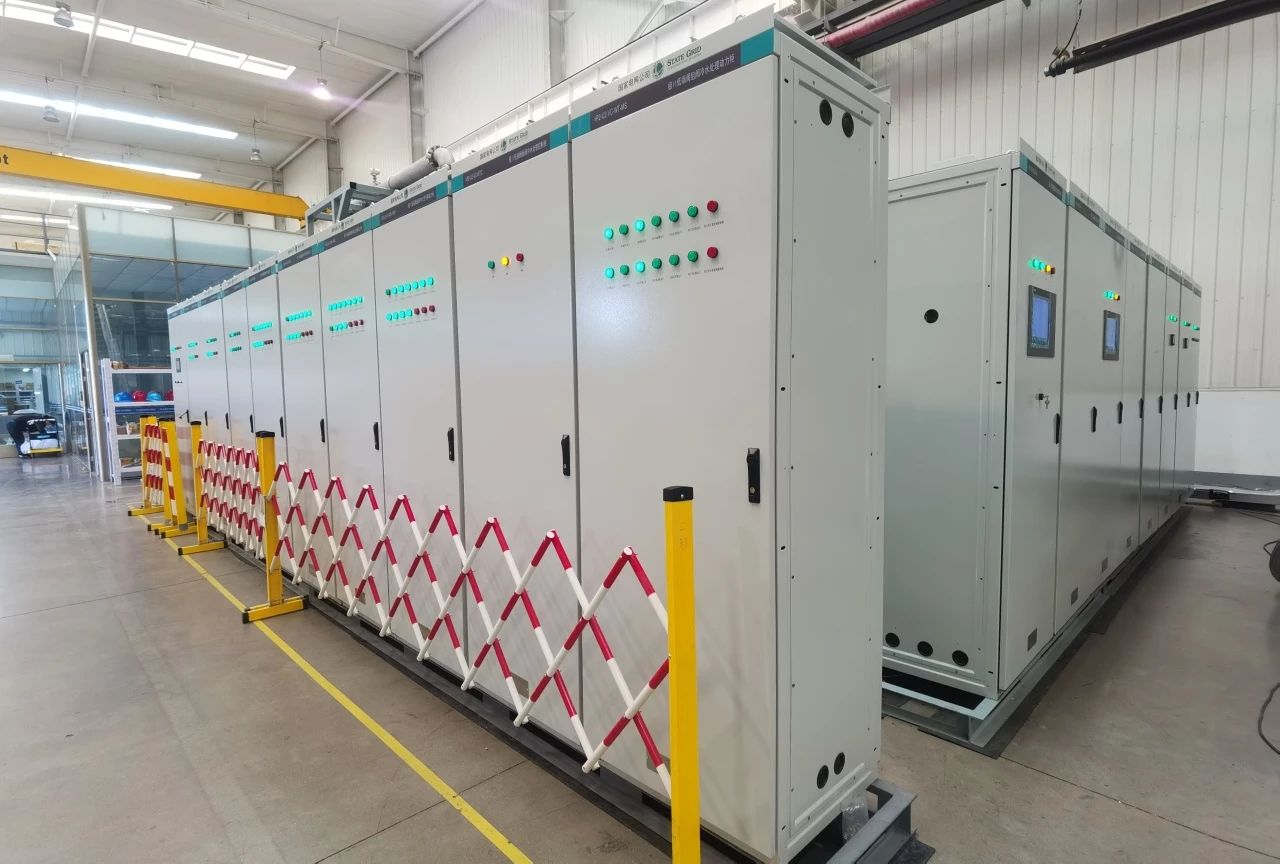

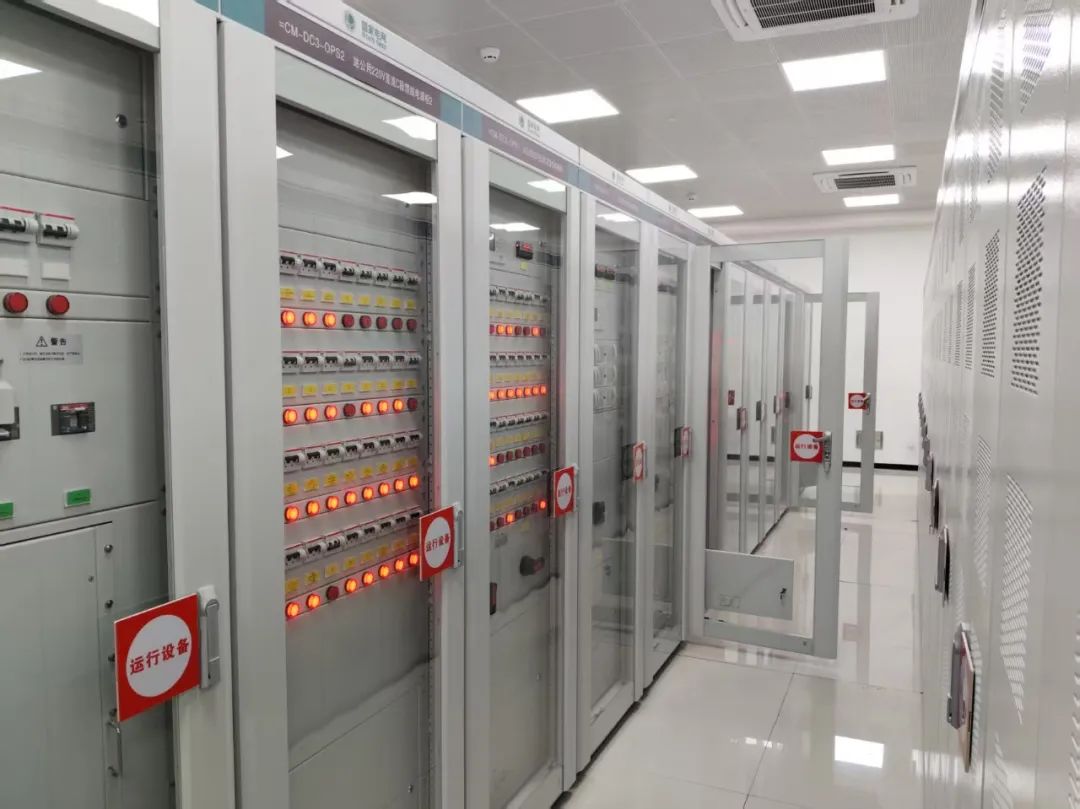

電源公司為巴里坤換流站提供直流電源系統、通訊電源系統、UPS等170多面屏柜。
采用的智能冗余、兩電三充、三電四充設計，讓電源系統在-30℃至50℃溫差中穩定運行，為巴里坤換流站保護用電設備提供穩定電源，保證換流站交流場、雙極低端帶電投運工作順利完成。
